ОСТРАЯ ФОКУСИРОВКА РАДИАЛЬНО-ПОЛЯРИЗОВАННОГО ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

На основе радиального FDTD-метода, предназначенного для решения уравнений Максвелла в цилиндрических координатах, промоделирована фокусировка кольцевого гауссового пучка с радиальной поляризацией коническим микроаксиконом с числовой апертурой 0,60. Показано, что площадь фокального пятна по полуспаду интенсивности может быть равна 0,096 лямбда в квадрате, а диаметр фокального пятна по полуспаду интенсивности равен 0,35 лямбда. Для сравнения площадь фокусного пятна диска Эйри равна 0,204 лямбда в квадрате, а диаметр - 0,51 лямбда.

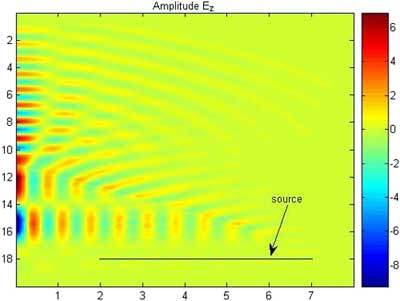

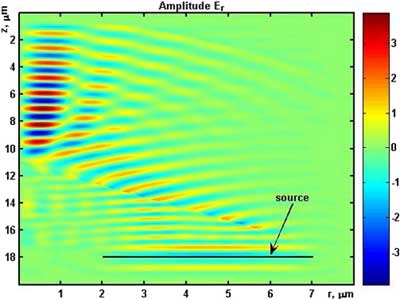

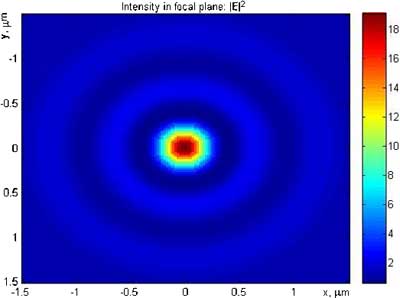

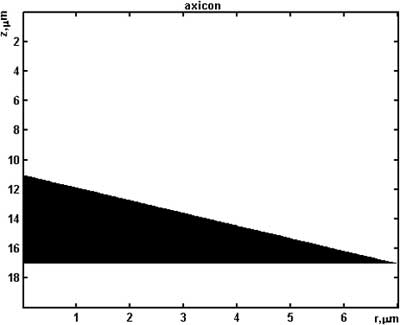

Конический микроаксикон из стекла радиусом 7 мкм, высотой 6 мкм (NA=0,6) фокусирует кольцевой лазерный пучок с радиальной поляризацией и длиной волны 1 мкм: картина дифракции интенсивности радиальной и продольной компонент электрического вектора и полная интенсивность в плоскости сразу за вершиной аксикона.
